概述

KTZ系列离心式空调风机是参照国际同类产品技术自行开发的低噪声风机。额定流量从800m³/h~5000mn采用单相电机直联传动，具有效率高、噪声低、调速方便、结构紧凑等特点，是变风量空调器、管道式空调机组、VAV系统及其他暖通空调、净化设备理想的配套产品。

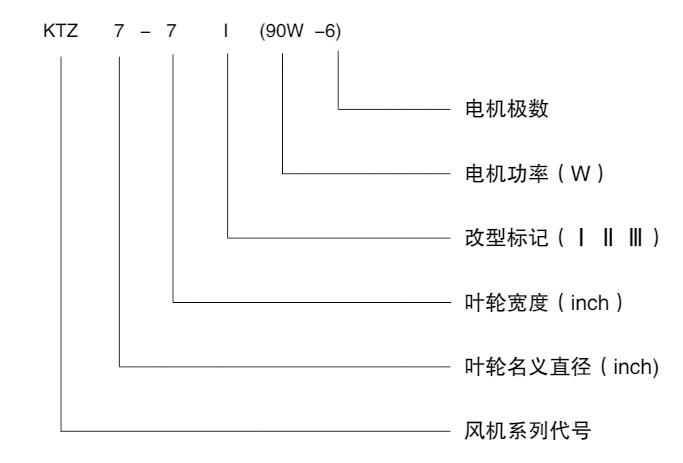

命名方式

产品型式

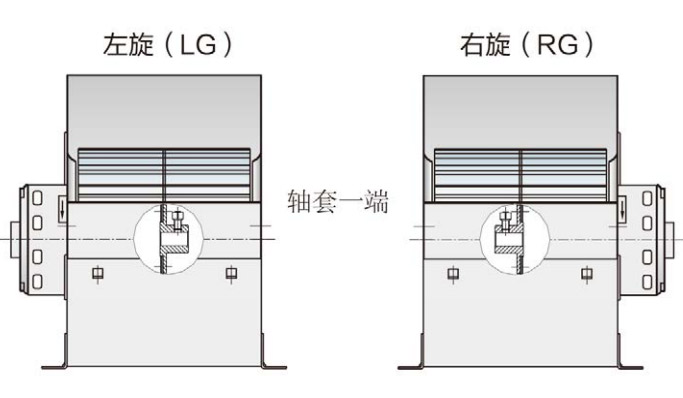

1.旋向

通风机的旋转方向，可分为顺时针旋转(右旋)和逆时针旋转(左旋)二种。顺时针旋转(右旋)，从轴套端看，叶轮旋转方向与时针旋转方向一致。逆时针旋转(左旋)，从轴套端看，叶轮旋转方向与时针旋转方向相反。

2.出风口方向

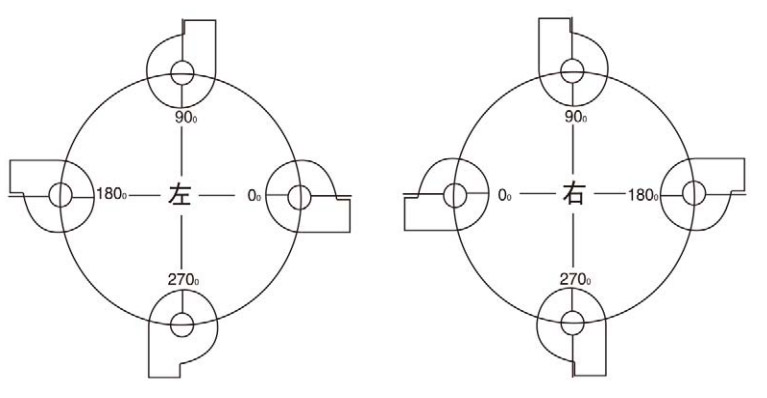

KTZ系列风机可按图1所示制成0°、90°、180°、270°四种出风方向。

图1(Fig1)

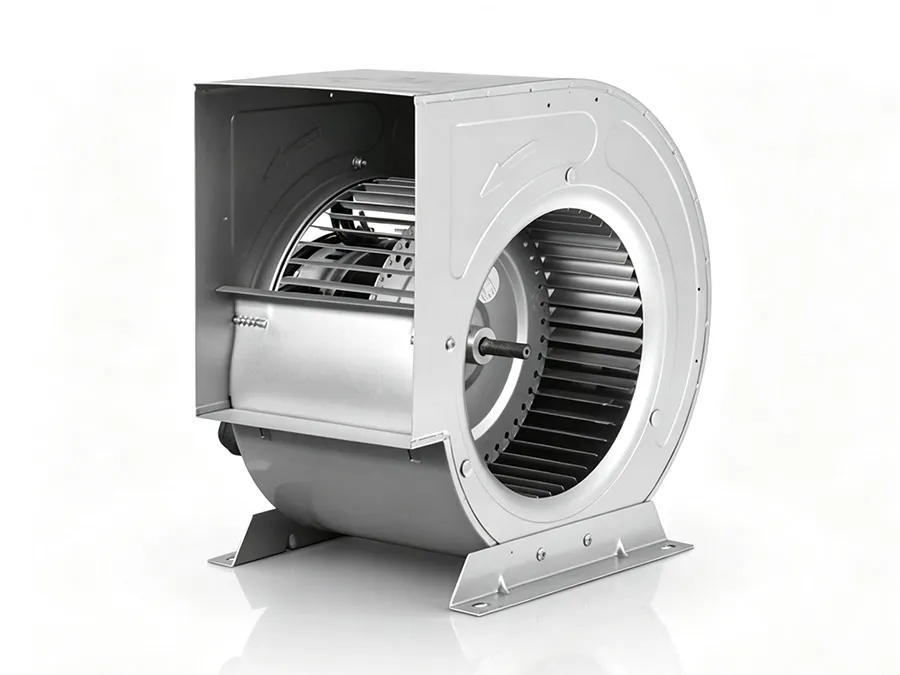

产品结构

KTZ系列风机主要由机壳、叶轮、支板、电机、四部分组成。

1.机壳

机壳采用热镀锌钢板制造，侧板具有符合空气动力的外形，进风口整体拉伸成型，蜗板采用点焊方式与侧板连成一体。在侧板上预设一系列的铆螺母孔，以便按照用户要求的出风口方向进行安装。

2.叶轮

前向多翼叶轮采用热镀锌板钢板制成，叶片设计成符合空气动力学的特定形状，使得效率**高，噪声低。叶片用铆爪固定在中盘及端圈上，在**大功率连续运转时，叶轮将具备足够的刚度。所有叶轮进行静平衡和动平衡测试，内控**达到G2.5级(ANSI/AMCA-204)。

3.支板

支板采用镀锌板制成，独特加强工艺保证足够的强度，支板安装角度可以根据用户的不同需求进行调整。

4.电机

KTZ系列风机配用单相220V/50HZ三速电机，该电机具有调速灵活、安装方便等特点。可采用可控硅调压器及变频器等手段进行无级调速。

说明

1).风机配用电机功率是指在特定工况下，内功率加上电机容量安 全系数而言，并非出风口全开时所需的功率，因此为防止电机因超功率运转而烧毁，严禁风机未加任何外界阻力进行空运转。

2).样本中的风机性能是选用电机额定转速测试的结果，我们亦可通过改变电机的转速达到用户实际的需求。

3).风机在运输、装卸过程中应小心轻放，严禁撞击挤压，严禁堆放于潮湿或有腐蚀性的场合。

4).风机安装前应用手拨动叶轮，检查是否有过紧或碰撞现象，确认没有这些现象时方可进行试运转。

5).风管与风机进风口、出风口之间连接时应尽量采用软连接，接头不得拉得过紧。

6).风机安装后应检查机壳和其他壳体内部，不应遗留的工具和杂物。

7).风机正式运转前，需检查叶轮的转向是否符合侧板上的转向标记。

8).订货时需注明风机型号、配用电机型号、风机的风量、风压等参数。
